Что такое самоочищающийся фильтр?
Типы и области применения самоочищающихся фильтров

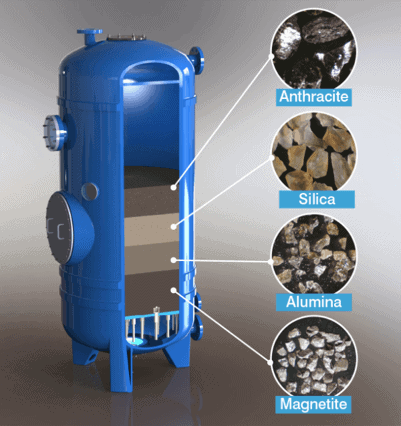

1. Мультимедийный фильтр
Мультимедийный фильтр относится к обычному использованию трехслойной среды для мультимедийной фильтрации: антрацит, песок и камень. Из-за очевидных различий в плотности эти среды часто выбирают для мультимедийных фильтров.
Корпус в основном изготавливается из банок из нержавеющей стали или стекловолокна с эпоксидным покрытием. Он в основном используется для удаления органических обломочных отложений / взвешенных частиц из потока воды.

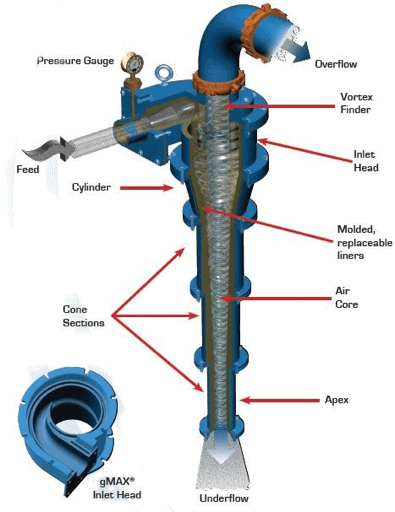

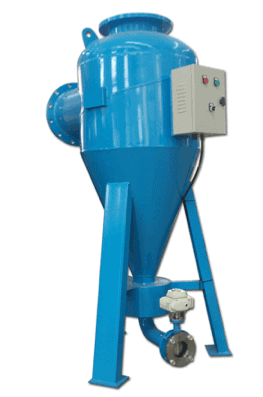

2. Гидроциклон
Гидроциклон используется для удаления из воды песка и других мелких твердых частиц. Пескоструйная машина работает за счет центробежной силы. Центробежная сила отделяет песок от воды. Чистая вода нагнетается в центр сепаратора и поднимается через выпускное отверстие. Песок, удаленный из воды, затем собирается в сборной комнате на дне сепаратора. Корпус в основном изготовлен из конической стальной камеры, а на дне есть зона сбора мусора, которая в основном используется для удаления крупного гранулированного песка.

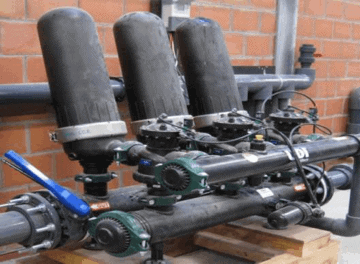

3. Дисковый фильтр
Дисковый фильтр — это тип водяного фильтра, который в основном используется для очистки сточных вод. Он похож на сетчатый фильтр, за исключением того, что фильтрующий цилиндр состоит из множества наложенных друг на друга дисков, а вода улавливается через небольшие канавки между ними. Примеси задерживаются внутри.
Корпус в основном изготовлен из полиэтилена высокой плотности и в основном используется для капельного орошения в сельском хозяйстве.

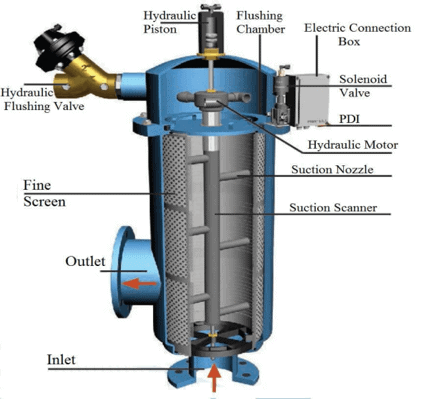

4. Самоочищающийся сетчатый фильтр
Внутренний фильтрующий элемент самоочищающегося сетчатого фильтра представляет собой клиновидную сетку или плетеную сетку из нержавеющей стали. Экономичность, эффективность и компактность при одновременном снижении затрат на техническое обслуживание.
Корпус в основном состоит из углеродистой стали, нержавеющей стали S304, S316 и других материалов, которые в основном используются для осветления и фильтрации промышленных сточных вод.
Перед выбором механического самоочищающегося фильтра необходимо учитывать технические параметры.
- Поток
Обычно выражается в галлонах в минуту. Для правильного выбора фильтра необходимо проверить минимальную и максимальную скорости потока.
- Давление
Обычно он выражается как P.S.I (фунты на квадратный дюйм). Необходимо проверить минимальное и максимальное давление во время самоочистки.
- Источник воды
Колодезная вода, пруды или водохранилища, сточные воды, обработанная морская вода, каналы.
- Детрит
Органические, неорганические или комбинированные. Количество мусора обычно выражается в PPM (частиц на миллион). Размер частиц обычно выражается в микронах.
- Разгрузочный порт
Размер защищаемого устройства может быть выражен в дюймах или миллиметрах.
- Метод очистки
Промывка фильтра может производиться вручную или автоматически.
Что делать, если осадок на фильтре скапливается?
Эксплуатация и обслуживание самоочищающихся фильтров
1. Эксплуатация и обслуживание мультимедийных фильтров
В течение сезона эксплуатации необходимо проводить регулярные осмотры. От того, насколько часто вы проверяете и обслуживаете систему фильтрации, зависит срок службы системы фильтрации:
1) Выключите насос системы и отключите питание автоматического контроллера. Откройте верхнее смотровое окно каждого резервуара фильтра, чтобы проверить количество и качество песка. Потеря песка указывает на слишком сильную обратную промывку. Наличие загрязнений или слизи указывает на недостаточную обратную промывку.
2) Через автоматический контроллер нажмите кнопку ручного управления на одну секунду, чтобы запустить ручной цикл обратной промывки. Каждый резервуар фильтра должен быть промыт в соответствии с процедурой. Обратите внимание на время упаковки и время обратной промывки.
3) Убедитесь, что все трубы и компоненты правильно подсоединены и повреждены.
4) Проверьте предварительный фильтр на впускной трубе: при необходимости очистите внутренний фильтр.
5) Проверьте ожидаемое показание манометра.
Процесс сезонного отключения
SAIFILTER рекомендует закрывать все резервуары для хранения, если они не используются в течение длительного времени.
Обратная промывка всех резервуаров фильтра в системе в течение длительного времени и до определенной степени, обратная промывка каждого резервуара в течение не менее двух минут, а открытие дроссельного клапана обратной промывки немного выше, чем при нормальной работе.
Примечание. Если во время отключения в систему орошения попало какое-либо химическое вещество, оно должно находиться ниже по потоку от системы фильтрации. Если вы находитесь вверх по течению, вам следует промыть систему фильтрации чистой водой, прежде чем выключать систему фильтрации в конце сезона.
Включите системный насос и отключите питание автоматического контроллера, если это применимо. Откройте каждый резервуар фильтра и проверьте количество и качество песка. Если требуется дополнительный или новый песок, не забудьте добавить необходимый песок перед запуском устройства перед следующим сезоном.
Предупреждение: если проверка обнаружит слишком много загрязнений в слизи или песке где-либо в аквариуме, это означает, что все средние пески должны быть заменены. Удалите весь песок из бака со средой в это время, но не добавляйте новый песок до начала следующего сезона.
Полностью слейте всю воду из системы фильтрации. Лучше всего открыть соединительное соединение на выпускном коллекторе фильтрующей системы, чтобы убедиться, что вся вода сливается из самой нижней точки фильтрующей системы.
Слейте всю воду из системы фильтрации. Откройте муфту на выпускном коллекторе системы фильтрации, чтобы убедиться, что вся вода сливается из самой нижней точки системы фильтрации.
Очистите сетчатый фильтр в предварительном фильтре на всех компонентах системы всасывания. Для достижения наилучшей продолжительности жизни. Смажьте внутренний вал каждого клапана обратной промывки.
аварийный
| Анализ возможных причин плохого эффекта фильтрации | Решение |
| Поток через фильтр слишком велик, что приводит к «сужению» песка наполнителя и/или вынуждает загрязняющие вещества проходить через выпускное отверстие фильтра. | Уменьшите скорость потока или добавьте дополнительные резервуары фильтра |
| Воздух в резервуаре может привести к разрыву среднего слоя песка. | Спустить скопившийся воздух из системы |
| неправильный средний песок | Замените соответствующий средний песок. Проконсультируйтесь со своим поставщиком. |
| Разность давлений перед обратной промывкой слишком велика, что вынуждает загрязнения проходить через фильтрующий слой. | Обратная промывка чаще при меньшем перепаде давления. |
| Недостаточная пропускная способность фильтра, из-за чего загрязняющие вещества проходят через систему. | Добавьте соответствующий песок в бак до указанного уровня жидкости. |
| Анализ возможных причин постоянного высокого перепада давления. | Решение |
| Чрезмерная загрязняющая нагрузка ограничивает поток через фильтр и препятствует достаточному потоку обратной промывки. | Опорожните кувшин и удалите вход в люк. Осторожно удалите излишки или затвердевшие загрязнения с поверхности песчаного слоя. Восстановить нормальную работу бака для воды и системы обратной промывки. |
| Недостаточный поток обратной промывки. | Повторно отрегулируйте обратную промывку или частично закройте полевой клапан. |
| Недостаточный объем среднего песка может свести к минимуму охват промывного потока через фильтрующий слой, создавая тем самым мертвую точку для накопления загрязняющих веществ. | И добавляйте песок по мере необходимости. |
| Анализ возможных причин увеличения частоты цикла обратной промывки. | Решение |
| Расход или продолжительность обратной промывки недостаточны для удаления всех загрязняющих веществ из фильтра. | Отрегулируйте поток или продолжительность обратной промывки |
| Недостаточно песка | Добавьте средний песок, чтобы добиться нужного объема. |
| Повышенная концентрация загрязняющих веществ в водоснабжении | Отрегулируйте частоту обратной промывки или уменьшите настройку перепада давления, чтобы добиться более частого цикла обратной промывки. |
| Анализ возможных причин отказа автоматической обратной промывки от циркуляции. | Решение |
| Возможно, питание контроллера отключено или сработал автоматический выключатель. | Убедитесь, что проводка подключена правильно. Сбросьте автоматический выключатель. |
| Дифференциальный переключатель установлен неправильно | Включите питание. Возможно, контроллер неисправен и требует замены. При необходимости внесите коррективы. Типичные значения составляют 6-7 фунтов на квадратный дюйм. |
| Неисправность электромагнитного клапана. | Проверьте соединение, очистите порт и проверьте звук электромагнитного клапана при запуске. При необходимости замените электромагнитный клапан |
| Потерять давление, достаточное для привода клапана | Проверьте сетчатый фильтр всасывающего комплекта и гидравлические линии на предмет закупорки или разрыва/протечки. При необходимости замените. |
| Анализ возможных причин возникновения песчаных сред ниже по течению. | Решение |
| Неправильный песчаный наполнитель (то есть слишком мелкий и слишком мелкий) | Замените носитель на носитель соответствующего размера |
| Сторона повреждена, повреждена или отсутствует | Отремонтировать или заменить сторону водопропускной трубы |
| Анализ возможных причин протечки клапана обратной промывки | Решение |
| Засорение седла клапана | Удалить препятствия |
| Износ или повреждение резинового диска седла | Замените пластину сиденья |
| Повреждение диафрагмы (течь из выпускного отверстия, расположенного в полости поршня) | Замените диафрагму |
| Анализ возможных причин гидравлического удара. | Решение |
| В банке есть воздух | Спустите захваченный воздух из системы. В системе может потребоваться установка вытяжных вентиляционных отверстий. |
| Длинная линия обратной промывки создает вакуум | Установите вакуумный выключатель на линию обратной промывки. |
2. Эксплуатация и обслуживание гидроциклонов
По принципу центрифугирования частицы вращаются у внутренней стенки гидроциклона и притягиваются ко дну отстойника. Скорость, с которой вода проходит через гидроциклон, определяет эффективность отделения частиц от воды. Когда направляющая пластина на гидроциклоне составляет не менее 3 фунтов на квадратный дюйм (рекомендуемый диапазон 3-8 фунтов на квадратный дюйм), могут быть достигнуты нормальные условия работы. Потеря напора менее 3 фунтов на квадратный дюйм снизит эффективность разделения, тогда как потеря напора более 8 фунтов на квадратный дюйм может привести к увеличению эрозии. Максимальное рекомендуемое рабочее давление для гидроциклонов составляет 120 фунтов на квадратный дюйм и не должно превышать 150 фунтов на квадратный дюйм. Промывка отстойника Отстойник можно регулярно промывать вручную или автоматически с помощью контроллера орошения или компьютера. При установке ручных клапанов. Согласно рекомендации, отстойник следует регулярно опорожнять. Когда отстойник заполнен, воду в отстойнике следует слить. Не превышайте количество подаваемой в отстойник воды, иначе песок не будет промываться должным образом. Регулярная очистка отстойника Проверьте резиновую втулку на предмет износа или повреждений и при необходимости замените ее. При отделении песка может потребоваться замена резиновых вставок каждые 2-3 года. При отделении шлама может потребоваться замена резиновой прокладки каждый год. Закройте впускной клапан гидроциклона. Откройте сливной клапан на дне отстойника, чтобы сбросить давление и слить воду. Снимите крышку. Удалите все отложения, собранные из отстойника. Тщательно промойте внутреннюю часть пустого отстойника. Установите на место крышку отстойника так, чтобы шайба крышки подошла к ней. Установите крепежную скобу и правильно затяните ручку. Предупреждение: не затягивайте и не открывайте крышку во время работы или под давлением. Обслуживание Ссылка на видео (https://vimeo.com/173883191)
Каждый год наносите слой смазки на резьбу.
Немедленно устраняйте любые повреждения защитного покрытия бака.
3. Эксплуатация и обслуживание дискового фильтра
Инициированное действие:
Откройте глухое фланцевое соединение впускного коллектора и промойте главный трубопровод перед фильтром. После первоначальной промывки соберите глухой фланец.
Медленно включите систему, чтобы увеличить давление. Запустите цикл обратной продувки, чтобы убедиться, что все компоненты системы работают правильно.
После обратной продувки убедитесь, что показания манометра PD равны нулю.
Если фильтр загружается во время запуска:
Закройте выходной клапан (регулировка расхода), чтобы увеличить давление после фильтра.
Запустите цикл обратной продувки, пока пластина фильтра не станет чистой. Медленно снова откройте нижний клапан.
Если разница давлений по-прежнему велика, проверьте, не слишком ли велика скорость потока. Чрезмерный поток через фильтр приведет к чрезмерной потере давления.
Общие требования и обслуживание:
Убедитесь, что давление на выходе из фильтра во время обратной промывки составляет 30 фунтов на кв. дюйм. Убедитесь, что датчик частичного разряда возвращается к 0-2 фунтам на кв. дюйм после отдачи.
Все выхлопные трубы должны свободно выбрасываться в атмосферу без противодавления.
Чтобы свести к минимуму повреждение контроллера отдачи, всегда закрывайте дверцу и отключайте питание, если контроллер не используется в течение длительного времени.
Сезонное обслуживание:
По окончании поливного сезона запустить откат с необходимым напором и перекрыть воду перед закрытием. Это гарантирует, что диск фильтра останется чистым во время простоя.
При необходимости вручную очистите пластину фильтра. Чтобы предотвратить повреждение фильтра в условиях замерзания, слейте всю воду из фильтра и держите выпускной клапан открытым.
Ссылка на видео (https://youtu.be/V4NtlraUXsA)
Авариыный
1) Вода не проходит через фильтр:
Если в системе есть клапаны выше и ниже по потоку вокруг фильтра, убедитесь, что они открыты. Проверьте, открыт ли клапан на месте.
При запуске возвратному клапану требуется не менее 12 фунтов на квадратный дюйм, чтобы начать работу. Если в системе есть воздух, закройте дроссельную заслонку на выходе, чтобы увеличить давление на фильтре. Затем медленно откройте дроссельную заслонку и дайте воде стечь в поле.
Убедитесь, что кнопки ручного управления на всех электромагнитных клапанах находятся в правильном положении. Если все кнопки ручной повышающей передачи находятся в неправильном положении, вода не будет проходить через фильтр. Убедитесь, что все вентиляционные отверстия выходят в атмосферу без обратного давления.
2) Нет операции отдачи
Проверьте давление на входе и выходе.
Во время обратной промывки давление после фильтра должно быть не менее 30 psi. Держите давление нормально открытым (PSNO). Во время обратной промывки клапан должен быть установлен как минимум на 30 фунтов на квадратный дюйм.
Check filter instruction
Make sure the instructions are correct. The wrong command will not supply water to the solenoid and recoil valves, and the filter will not flush. At the same time, make sure the ball valve in front of the instruction filter is open.
Проверьте манометр дифференциального давления (PD).
Убедитесь, что датчик PD не сломан. Установленное значение (короткая игла) должно быть установлено на 5 фунтов на квадратный дюйм. Длинная красная стрелка показывает разницу давлений в любой момент времени. Если показания указателя равны нулю, диск чист. Когда красная стрелка движется к более короткой стрелке (установленное значение), диск клапана загрязняется. Когда две иглы соприкоснутся, контроллер отдачи запустит цикл промывки.
Проверьте, не забит ли диск фильтра.
Чтобы проверить, не забит ли диск фильтра, перекройте воду и убедитесь, что в системе нет давления. Откройте крышку фильтра и проверьте диск. Если все фильтры полностью забиты, фильтры не будут промываться. Снимите диск фильтра и очистите его, установите диск и крышку фильтра на стержень, а затем затяните зажим. Если фильтр по-прежнему не может быть промыт, используйте контроллер отдачи, чтобы запустить отдачу.
Проверить контроллер отдачи
Чтобы проверить контроллер отдачи, нажмите черную кнопку (ручное управление), чтобы запустить отдачу. Электромагнитный клапан должен щелкнуть и перевести фильтр в режим промывки. Через 20 секунд электромагнитный клапан должен снова щелкнуть и прекратить отдачу.
Если электромагнитный клапан щелкает. Тогда электромагнитный клапан работает, а панель управления не работает. Если электромагнитный клапан не щелкает, электромагнитный клапан необходимо заменить.
Проверка электромагнитного клапана: снимите провод электромагнитного клапана с клеммы панели управления и подключите его напрямую к источнику питания. Для моделей постоянного тока. Коснуться провода. Для моделей переменного тока. Подсоедините провод электромагнитного клапана к проводу выходного трансформатора.
Если отдача не активирована. Проверьте провода, чтобы убедиться, что все соединения безопасны. Нажмите кнопку сброса на передней панели, чтобы запустить функцию отдачи.
3) Непрерывная отдача:
Непрерывный поток дренажного коллектора.
Если вода продолжает течь через дренажный коллектор, один из возвратных клапанов застрял в положении промывки. Это может быть вызвано одной из следующих трех проблем:
Мусор может застрять в выпускном отверстии возвратного клапана, что сделает невозможным возврат клапана в положение фильтра. Определите, какой клапан промывался. Поверните ручной переключатель электромагнитного клапана в положение промывки и верните ручку в положение фильтра. Убедитесь, что ручка находится в правильном положении. Если клапан все еще промывает, перекройте воду.
Если неисправность перемещается вместе с заклинившим электромагнитным клапаном, неисправность возникает в электромагнитном клапане. Разберите электромагнитный клапан, чтобы удалить мусор. Если проблема не устранена, замените новый соленоид.
Мембрана клапана обратной промывки может быть порвана. Для подтверждения закройте шаровой кран перед фильтром инструкций. Если вода все еще вымывается из дренажного коллектора, диафрагма может быть порвана. Выключите воду и снимите все болты с капота. Снимите диафрагму и проверьте ее на разрывы. При необходимости замените.
4) Фильтр завершает цикл отдачи, останавливается и снова отдает:
Если фильтр непрерывно откидывается в течение цикла, остановитесь на 1 минуту, а затем снова откачайте, проверьте, мигает ли слово «аварийный сигнал» на контроллере. В этом случае фильтр может быть засорен.
5)Фильтр может быть заблокирован по следующим причинам:
Во время обратной промывки давление на выходе из фильтра составляет менее 30 фунтов на квадратный дюйм. Качество воды меняется и становится слишком грязной, чтобы фильтр работал. Проверьте, нет ли большого количества водорослей или большого количества ила. Увеличьте поток, открыв дополнительный клапан, чтобы фильтр не успевал за увеличенным потоком.
Диаметр слива слишком велик или слишком мал, или он настолько вертикальный, что поднимается в бак. Все это создает обратное давление на фильтр в процессе промывки и отрицательно влияет на качество промывки.
Дренажная труба должна быть не менее 4 дюймов в диаметре, не более 50 футов в длину и свободно проходить в канализацию. Если слив должен быть более 50 футов, используйте 6-дюймовую трубу. На сливе не должно быть ни обратного клапана, ни задвижки.

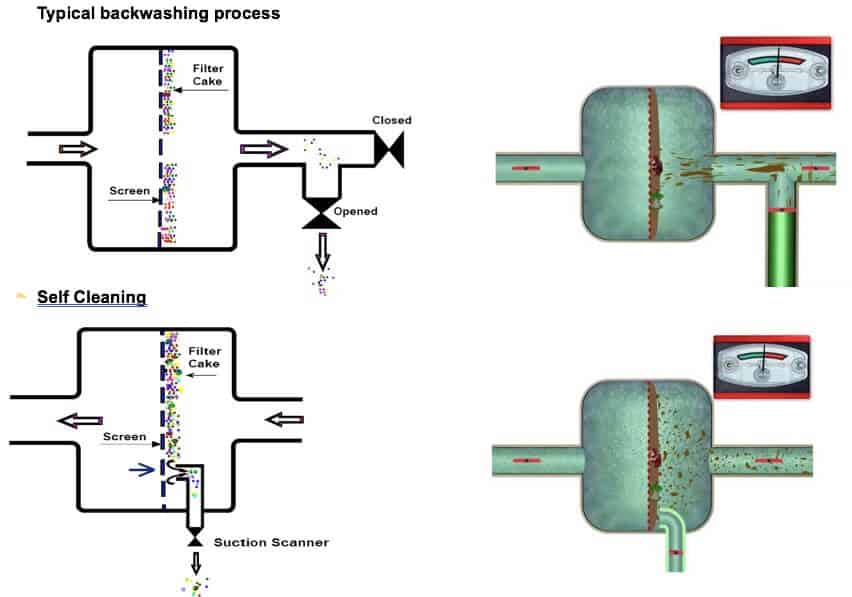

4. Система управления самоочищающимся сетчатым фильтром.
Автоматическая работа
Контроллер гидравлической очистки
Сигналы высокого и низкого давления и гидравлическое движение диафрагмы используются для запуска и управления циклом обратной промывки.
Электронный контроллер очистки.
Переключатель DP контролирует падение напряжения. Он подает сигнал на контроллер ПЛК, который электрически управляет электромагнитным клапаном для запуска и управления обратной промывкой.、
Ручная операция.
Контроллер гидравлической очистки
Гидравлический контроллер очистки.
Небольшой трехходовой клапан регулирует подачу воды к контроллеру. В положении «А» (автоматический) фильтр промывается автоматически. Переместитесь в положение «С» (очистка) на несколько секунд, затем вернитесь в положение «А», чтобы вручную удалить фильтр. Поддержание клапана в «чистом» положении приведет к непрерывной промывке. Не используйте третью позицию «О» (открыто).
Электронный контроллер очистки
На панели контроллера имеется кнопка с пометкой «ручной смыв». Вы услышите щелчок электромагнитного клапана, а затем запустите цикл обратной промывки. Желтый свет указывает на то, что идет обратный удар. Красный свет на панели указывает на то, что отдача слишком частая.
Диагностика давления.
На корпусе фильтра установлен манометр с трехходовым клапаном (необходимо два манометра), что позволяет оператору наблюдать за давлением во входной, выходной и сливной камерах. Во время очистки перепад давления между входом и выходом должен составлять от минимум 15 фунтов на квадратный дюйм до максимум 35 фунтов на квадратный дюйм.
Ссылка на видео (https://youtu.be/cn7jhKPjKyM)
Обслуживание самоочищающегося фильтра
Большинство самоочищающихся фильтров нужно проверять только раз в полгода. Откройте крышку, проверьте, правильно ли вращается механизм внутренней щетки, и убедитесь, что экран не поврежден.
Снимите внутренний экран и очистите его водометом.
Между чистящей щеткой и экраном не должно быть зазора для полноценной очистки.
Уплотнительное кольцо на конце фильтра следует смазать промышленной смазкой для труб (например, Dow Corning DC33 или другим силиконом).
Ручная обратная промывка должна выполняться регулярно для проверки правильности цикла промывки, времени цикла и давления.
Поиск неисправностей
Слишком частая обратная промывка фильтра (на панели ПЛК появляется красное предупреждение «частая промывка»). Обычно это вызвано чрезмерным потоком, недостаточной площадью экрана или слишком большим количеством грязи. Параллельно нужно добавить фильтр.
Причиной также может быть недостаточная очистка экрана. Это почти всегда вызвано недостаточным давлением на входе. Проверьте, не ниже ли оно 30 фунтов на квадратный дюйм. Если ниже, добавьте бустерный насос.
Несмотря на высокое значение DP, фильтр не будет промываться обратным потоком. В фильтре с гидроконтроллером промывки предполагаемый эмиттер забит. Излучатель не подлежит очистке и подлежит замене.
В фильтре с электронным контроллером промывки проверьте нормальную работу электромагнитного клапана и переключателя действия. Также проверьте гидравлическую линию к переключателю DP.
Сетчатый фильтр, серьезно забитый из-за слишком большого количества грязи или отсутствия обратной промывки, можно очистить вручную.
Снимите сито и замочите его на 24 часа. Используйте очиститель высокого давления 900 фунтов на квадратный дюйм для очистки распылением.
Как долго служат самоочищающиеся фильтры?
Ожидается, что срок службы типичного фильтра превысит 20 лет. На самом деле это зависит от химических свойств воды и частоты смыва.
Поиск неисправностей
| Анализ возможных причин плохого эффекта фильтрации | Решение |
| Поток через фильтр слишком велик, что приводит к «сужению» песка наполнителя и/или вынуждает загрязняющие вещества проходить через выпускное отверстие фильтра. | Уменьшите скорость потока или добавьте дополнительные резервуары фильтра |
| Воздух в резервуаре может привести к разрыву среднего слоя песка. | Спустить скопившийся воздух из системы |
| неправильный средний песок | Замените соответствующий средний песок. Проконсультируйтесь со своим поставщиком. |
| Разность давлений перед обратной промывкой слишком велика, что вынуждает загрязнения проходить через фильтрующий слой. | Обратная промывка чаще при меньшем перепаде давления. |
| Недостаточная пропускная способность фильтра, из-за чего загрязняющие вещества проходят через систему. | Добавьте соответствующий песок в бак до указанного уровня жидкости. |
| Анализ возможных причин постоянного высокого перепада давления. | Решение |
| Чрезмерная загрязняющая нагрузка ограничивает поток через фильтр и препятствует достаточному потоку обратной промывки. | Опорожните кувшин и удалите вход в люк. Осторожно удалите излишки или затвердевшие загрязнения с поверхности песчаного слоя. Восстановить нормальную работу бака для воды и системы обратной промывки. |
| Недостаточный поток обратной промывки. | Повторно отрегулируйте обратную промывку или частично закройте полевой клапан. |
| Недостаточный объем среднего песка может свести к минимуму охват промывного потока через фильтрующий слой, создавая тем самым мертвую точку для накопления загрязняющих веществ. | И добавляйте песок по мере необходимости. |
| Анализ возможных причин увеличения частоты цикла обратной промывки. | Решение |
| Расход или продолжительность обратной промывки недостаточны для удаления всех загрязняющих веществ из фильтра. | Отрегулируйте поток или продолжительность обратной промывки |
| Недостаточно песка | Добавьте средний песок, чтобы добиться нужного объема. |
| Повышенная концентрация загрязняющих веществ в водоснабжении | Отрегулируйте частоту обратной промывки или уменьшите настройку перепада давления, чтобы добиться более частого цикла обратной промывки. |
| Анализ возможных причин отказа автоматической обратной промывки от циркуляции. | Решение |
| Возможно, питание контроллера отключено или сработал автоматический выключатель. | Убедитесь, что проводка подключена правильно. Сбросьте автоматический выключатель. |
| Дифференциальный переключатель установлен неправильно | Включите питание. Возможно, контроллер неисправен и требует замены. При необходимости внесите коррективы. Типичные значения составляют 6-7 фунтов на квадратный дюйм. |
| Неисправность электромагнитного клапана. | Проверьте соединение, очистите порт и проверьте звук электромагнитного клапана при запуске. При необходимости замените электромагнитный клапан |
| Потерять давление, достаточное для привода клапана | Проверьте сетчатый фильтр всасывающего комплекта и гидравлические линии на предмет закупорки или разрыва/протечки. При необходимости замените. |
| Анализ возможных причин возникновения песчаных сред ниже по течению. | Решение |
| Неправильный песчаный наполнитель (то есть слишком мелкий и слишком мелкий) | Замените носитель на носитель соответствующего размера |
| Сторона повреждена, повреждена или отсутствует | Отремонтировать или заменить сторону водопропускной трубы |
| Анализ возможных причин протечки клапана обратной промывки | Решение |
| Засорение седла клапана | Удалить препятствия |
| Износ или повреждение резинового диска седла | Замените пластину сиденья |
| Повреждение диафрагмы (течь из выпускного отверстия, расположенного в полости поршня) | Замените диафрагму |
| Анализ возможных причин гидравлического удара. | |
| В банке есть воздух | Спуск захваченного воздуха из системы. В рамках может потребоваться установка вытяжных вентиляционных отверстий. |
| Длинная линия обратной промывки создает вакуум | Установите вакуумный выключатель на линию обратной промывки. |
2. Эксплуатация и обслуживание гидроциклонов
По принципу центрифугирования частицы вращаются у внутренней стенки гидроциклона и притягиваются ко дну отстойника. Скорость, с которой вода проходит через гидроциклон, определяет эффективность отделения частиц от воды.
Когда направляющая пластина на гидроциклоне составляет не менее 3 фунтов на квадратный дюйм (рекомендуемый диапазон 3-8 фунтов на квадратный дюйм), могут быть достигнуты нормальные условия работы. Потеря напора менее 3 фунтов на квадратный дюйм снизит эффективность разделения, тогда как потеря напора более 8 фунтов на квадратный дюйм может привести к увеличению эрозии.
Максимальное рекомендуемое рабочее давление для гидроциклонов составляет 120 фунтов на квадратный дюйм и не должно превышать 150 фунтов на квадратный дюйм.
Промывка отстойника
Отстойник можно регулярно промывать вручную или автоматически с помощью контроллера орошения или компьютера. При установке ручных клапанов. Согласно рекомендации, отстойник следует регулярно опорожнять. Когда отстойник заполнен, воду в отстойнике следует слить. Не превышайте количество подаваемой в отстойник воды, иначе песок не будет должным образом промываться.
Регулярная очистка отстойника
Проверьте резиновую втулку на предмет износа или повреждений и при необходимости замените ее. При отделении песка может потребоваться замена резиновых вставок каждые 2-3 года. При отделении шлама может потребоваться замена резиновой прокладки каждый год.
Закройте впускной клапан гидроциклона. Откройте сливной клапан на дне отстойника, чтобы сбросить давление и слить воду.
Снимите крышку. Удалите все отложения, собранные из отстойника.
Тщательно промойте внутреннюю часть пустого отстойника. Установите на место крышку отстойника так, чтобы шайба крышки подошла к ней.
Установите крепежную скобу и правильно затяните ручку.
Предупреждение: не затягивайте и не открывайте крышку во время работы или под давлением.
Обслуживание
Каждый год наносите слой смазки на резьбу.
Немедленно устраняйте любые повреждения защитного покрытия бака.
<iframe src=»https://player.vimeo.com/video/173883191?title=0&byline=0&portrait=0″ width=»640″ height=»360″ frameborder=»0″ allow=»autoplay; fullscreen» allowfullscreen></iframe>
<p><a href=»https://vimeo.com/173883191″>Cycloonfilter</a> from <a href=»https://vimeo.com/user33594531″>UVAR</a> on <a href=»https://vimeo.com»>Vimeo</a>.</p>
3. Эксплуатация и обслуживание дискового фильтра
Инициированное действие:
Откройте глухое фланцевое соединение впускного коллектора и промойте главный трубопровод перед фильтром. После первоначальной промывки соберите глухой фланец.
Медленно включите систему, чтобы увеличить давление. Запустите цикл обратной продувки, чтобы убедиться, что все компоненты системы работают правильно.
После обратной продувки убедитесь, что показания манометра PD равны нулю.
Если фильтр загружается во время запуска:
Закройте выходной клапан (регулировка расхода), чтобы увеличить давление после фильтра.
Запустите цикл обратной продувки, пока пластина фильтра не станет чистой. Медленно снова откройте нижний клапан.
Если разница давлений по-прежнему велика, проверьте, не слишком ли велика скорость потока. Чрезмерный поток через фильтр приведет к чрезмерной потере давления.
Общие требования и обслуживание:
Убедитесь, что давление на выходе из фильтра во время обратной промывки составляет 30 фунтов на кв. дюйм. Убедитесь, что датчик частичного разряда возвращается к 0-2 фунтам на кв. дюйм после отдачи.
Все выхлопные трубы должны свободно выбрасываться в атмосферу без противодавления.
Чтобы свести к минимуму повреждение контроллера отдачи, всегда закрывайте дверцу и отключайте питание, если контроллер не используется в течение длительного времени.
Сезонное обслуживание:
По окончании поливного сезона запустить откат с необходимым напором и перекрыть воду перед закрытием. Это гарантирует, что диск фильтра останется чистым во время простоя.
При необходимости вручную очистите пластину фильтра. Чтобы предотвратить повреждение фильтра в условиях замерзания, слейте всю воду из фильтра и держите выпускной клапан открытым.
Ссылка на видео (https://youtu.be/V4NtlraUXsA)
Поиск неисправностей
- Вода не проходит через фильтр:
Если в системе есть клапаны выше и ниже по потоку вокруг фильтра, убедитесь, что они открыты. Проверьте, открыт ли клапан на месте.
При запуске возвратному клапану требуется не менее 12 фунтов на квадратный дюйм, чтобы начать работу. Если в системе есть воздух, закройте дроссельную заслонку на выходе, чтобы увеличить давление на фильтре. Затем медленно откройте дроссельную заслонку и дайте воде стечь в поле.
Убедитесь, что кнопки ручного управления на всех электромагнитных клапанах находятся в правильном положении. Если все кнопки ручной повышающей передачи находятся в неправильном положении, вода не будет проходить через фильтр. Убедитесь, что все вентиляционные отверстия выходят в атмосферу без обратного давления.
- Нет операции отдачи
Проверьте давление на входе и выходе.
Во время обратной промывки давление после фильтра должно быть не менее 30 psi. Держите давление нормально открытым (PSNO). Во время обратной промывки клапан должен быть установлен как минимум на 30 фунтов на квадратный дюйм.
Инструкцию по просмотру фильтра
Убедитесь, что инструкции верны. Неправильная команда не подаст воду на электромагнитный и обратный клапаны, а фильтр не будет промываться. В то же время убедитесь, что шаровой кран перед инструкционным фильтром открыт.
Проверьте манометр дифференциального давления (PD).
Убедитесь, что датчик PD не сломан. Установленное значение (короткая игла) должно быть установлено на 5 фунтов на квадратный дюйм. Длинная красная стрелка показывает разницу давлений в любой момент времени. Если показания указателя равны нулю, диск чист. Когда красная стрелка движется к более короткой стрелке (установленное значение), диск клапана загрязняется. Когда две иглы соприкоснутся, контроллер отдачи запустит цикл промывки.
Проверьте, не забит ли диск фильтра.
Чтобы проверить, не забит ли диск фильтра, перекройте воду и убедитесь, что в системе нет давления. Откройте крышку фильтра и проверьте диск. Если все фильтры полностью забиты, фильтры не будут промываться. Снимите диск фильтра и очистите его, установите диск и крышку фильтра на стержень, а затем затяните зажим. Если фильтр по-прежнему не может быть промыт, используйте контроллер отдачи, чтобы запустить отдачу.
Проверить контроллер отдачи
Чтобы проверить контроллер отдачи, нажмите черную кнопку (ручное управление), чтобы запустить отдачу. Электромагнитный клапан должен щелкнуть и перевести фильтр в режим промывки. Через 20 секунд электромагнитный клапан должен снова щелкнуть и прекратить отдачу.
Если электромагнитный клапан щелкает. Тогда электромагнитный клапан работает, а панель управления не работает. Если электромагнитный клапан не щелкает, электромагнитный клапан необходимо заменить.
Проверка электромагнитного клапана: снимите провод электромагнитного клапана с клеммы панели управления и подключите его напрямую к источнику питания. Для моделей постоянного тока. Коснуться провода. Для моделей переменного тока. Подсоедините провод электромагнитного клапана к проводу выходного трансформатора.
Если отдача не активирована. Проверьте провода, чтобы убедиться, что все соединения безопасны. Нажмите кнопку сброса на передней панели, чтобы запустить функцию отдачи.
- Непрерывная отдача:
Непрерывный поток дренажного коллектора.
Если вода продолжает течь через дренажный коллектор, один из возвратных клапанов застрял в положении промывки. Это может быть вызвано одной из следующих трех проблем:
Мусор может застрять в выпускном отверстии возвратного клапана, что сделает невозможным возврат клапана в положение фильтра. Определите, какой клапан промывался. Поверните ручной переключатель электромагнитного клапана в положение промывки и верните ручку в положение фильтра. Убедитесь, что ручка находится в правильном положении. Если клапан все еще промывает, перекройте воду.
Если неисправность перемещается вместе с заклинившим электромагнитным клапаном, неисправность возникает в электромагнитном клапане. Разберите электромагнитный клапан, чтобы удалить мусор. Если проблема не устранена, замените новый соленоид.
Мембрана клапана обратной промывки может быть порвана. Для подтверждения закройте шаровой кран перед фильтром инструкций. Если вода все еще вымывается из дренажного коллектора, диафрагма может быть порвана. Выключите воду и снимите все болты с капота.
Снимите диафрагму и проверьте ее на разрывы. При необходимости замените.
- Фильтр завершает цикл отдачи, останавливается и снова отдает:
Если фильтр непрерывно откидывается в течение цикла, остановитесь на 1 минуту, а затем снова откачайте, проверьте, мигает ли слово «аварийный сигнал» на контроллере. В этом случае фильтр может быть засорен.
- Фильтр может быть заблокирован по следующим причинам:
Во время обратной промывки давление на выходе из фильтра составляет менее 30 фунтов на квадратный дюйм. Качество воды меняется и становится слишком грязной, чтобы фильтр работал. Проверьте, нет ли большого количества водорослей или большого количества ила. Увеличьте поток, открыв дополнительный клапан, чтобы фильтр не успевал за увеличенным потоком.
Диаметр слива слишком велик или слишком мал, или он настолько вертикальный, что поднимается в бак. Все это создает обратное давление на фильтр в процессе промывки и отрицательно влияет на качество промывки.
Дренажная труба должна быть не менее 4 дюймов в диаметре, не более 50 футов в длину и свободно проходить в канализацию. Если слив должен быть более 50 футов, используйте 6-дюймовую трубу. На сливе не должно быть ни обратного клапана, ни задвижки.
4. система управления самоочищающимся сетчатым фильтром
Автоматическая работа
Контроллер гидравлической очистки
Сигналы высокого и низкого давления и гидравлическое движение диафрагмы используются для запуска и управления циклом обратной промывки.
Электронный контроллер очистки.
Переключатель DP контролирует падение напряжения. Он подает сигнал на контроллер ПЛК, который электрически управляет электромагнитным клапаном для запуска и управления обратной промывкой.、
Ручная операция.
Контроллер гидравлической очистки
Гидравлический контроллер очистки.
Небольшой трехходовой клапан регулирует подачу воды к контроллеру. В положении «А» (автоматический) фильтр промывается автоматически. Переместитесь в положение «С» (очистка) на несколько секунд, затем вернитесь в положение «А», чтобы вручную удалить фильтр. Поддержание клапана в «чистом» положении приведет к непрерывной промывке. Не используйте третью позицию «О» (открыто).
Электронный контроллер очистки
На панели контроллера имеется кнопка с пометкой «ручной смыв». Вы услышите щелчок электромагнитного клапана, а затем запустите цикл обратной промывки. Желтый свет указывает на то, что идет обратный удар. Красный свет на панели указывает на то, что отдача слишком частая.
Диагностика давления.
На корпусе фильтра установлен манометр с трехходовым клапаном (необходимо два манометра), что позволяет оператору наблюдать за давлением во входной, выходной и сливной камерах. Во время очистки перепад давления между входом и выходом должен составлять от минимум 15 фунтов на квадратный дюйм до максимум 35 фунтов на квадратный дюйм.
Ссылка на видео (https://youtu.be/cn7jhKPjKyM)
Обслуживание самоочищающегося фильтра
Большинство самоочищающихся фильтров нужно проверять только раз в полгода. Откройте крышку, проверьте, правильно ли вращается механизм внутренней щетки, и убедитесь, что экран не поврежден.
Снимите внутренний экран и очистите его водометом.
Между чистящей щеткой и экраном не должно быть зазора для полноценной очистки.
Уплотнительное кольцо на конце фильтра следует смазать промышленной смазкой для труб (например, Dow Corning DC33 или другим силиконом).
Ручная обратная промывка должна выполняться регулярно для проверки правильности цикла промывки, времени цикла и давления.
Поиск неисправностей
Слишком частая обратная промывка фильтра (на панели ПЛК появляется красное предупреждение «частая промывка»). Обычно это вызвано чрезмерным потоком, недостаточной площадью экрана или слишком большим количеством грязи. Параллельно нужно добавить фильтр.
Причиной также может быть недостаточная очистка экрана. Это почти всегда вызвано недостаточным давлением на входе. Проверьте, не ниже ли оно 30 фунтов на квадратный дюйм. Если ниже, добавьте бустерный насос.
Несмотря на высокое значение DP, фильтр не будет промываться обратным потоком. В фильтре с гидроконтроллером промывки предполагаемый эмиттер забит. Излучатель не подлежит очистке и подлежит замене.
В фильтре с электронным контроллером промывки проверьте нормальную работу электромагнитного клапана и переключателя действия. Также проверьте гидравлическую линию к переключателю DP.
Сетчатый фильтр, серьезно забитый из-за слишком большого количества грязи или отсутствия обратной промывки, можно очистить вручную.
Снимите сито и замочите его на 24 часа. Используйте очиститель высокого давления 900 фунтов на квадратный дюйм для очистки распылением.
Как долго служат самоочищающиеся фильтры?
Ожидается, что срок службы типичного фильтра превысит 20 лет. На самом деле это зависит от химических свойств воды и частоты смыва.
