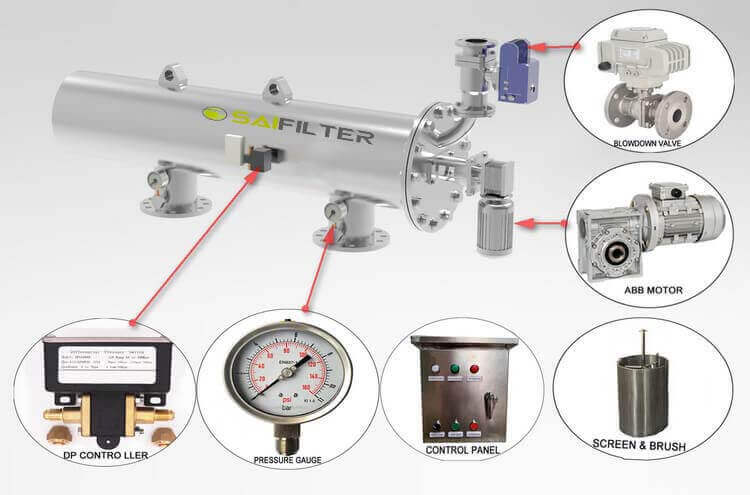

Серия EM - Горизонтальный самоочищающийся фильтр
Фильтры серии EM имеют уникальную автоматическую самоочищающуюся конфигурацию водяного фильтра. Фильтры серии EM часто называют горизонтальными самоочищающимися фильтрами, и их можно устанавливать в любом положении.
Самоочищающийся водяной фильтр серии EM имеет конфигурацию с параллельными фланцами для простоты установки. Может быть интегрирован с любой прямой трубой.
Промышленные фильтры для воды серии ЕМ характеризуются двухступенчатой фильтрацией. Каждая система фильтрации воды состоит из сетки грубой и тонкой очистки. Сетка грубой очистки отвечает за отфильтровывание крупного мусора из источника воды, а сетка тонкой очистки очищает воду до заданных требований.
Эти автоматические фильтры для воды обеспечивают решения для различных промышленных, ирригационных и муниципальных применений.
Параметры экрана
Спеченная Сетка на Перфорированной Металлической Пластине
- Варианты степени фильтрации (микрон): 5, 10, 25, 50, 75, 100, 120, 150, 200, 300, 500, 1000, 2000.
- Материал: стандартная нержавеющая сталь 316L. Экран вплавлен в перфорированную пластину из нержавеющей стали для максимальной прочности.
- Удаление частиц: 98-100% эффективность удаления частиц выше степени фильтрации.
- Пропускная способность: максимизируйте поток на квадратный дюйм площади экрана с спеченной сеткой.
Клиновая Проволока
- Варианты степени фильтрации (микрон): 25, 50, 75, 100, 120, 150, 200, 300, 500, 1000, 2000.
- Материал: стандартная нержавеющая сталь 316L.
- Удаление частиц: 98-100% эффективность удаления частиц выше степени фильтрации. Отлично подходит для удаления волокнистого материала, включая волокна целлюлозы и бумаги, волокнистые водоросли, фруктовые волокна при переработке сока и т. д.
- Разрывное давление: прочная конструкция идеально подходит для работы в условиях высокого давления.
Как подобрать размер и выбрать самоочищающийся фильтр для воды
ШАГ № 1- Определите желаемый уровень фильтрации в микронах
Методические рекомендации:
- Городская вода > 5 микрон
- Грунтовая/Колодезная вода > 25 микрон Морская вода > 40 микрон
- Градирня Технологическая вода > 50 микрон
- Вода в озере/Пруде > 75 микрон
- Речная/Производная/Сточная вода > 150 микрон
- Как правило, вы будете использовать 1/3 микронного рейтинга оборудования, расположенного ниже по потоку.
ШАГ № 3. Определите желаемую конфигурацию фильтра
- Варианты экрана клиновая сетка/сетка для спекания пористого металлического листа
- Рабочее давление 10 бар / 16 бар / 25 бар
- Модели для тяжелых условий эксплуатации предлагают более высокие потоки
ШАГ № 2-Определить уровень загрязнения текущего источника воды (Ч/МЛ)
- Чистый: от 0 до 25 частей на миллион
- Умеренный: от 26 до 70 частей на миллион
- Грязный: от 71 до 100 частей на миллион

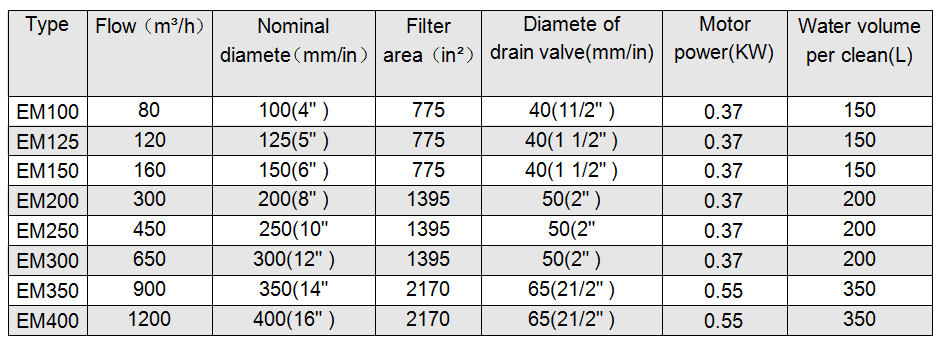

ШАГ № 4. Выберите модель фильтра из таблицы
- Определите модель с равным или большим количеством квадратных дюймов экрана
- Убедитесь, что выбранная модель имеет максимальный расход выше необходимого общего расхода.

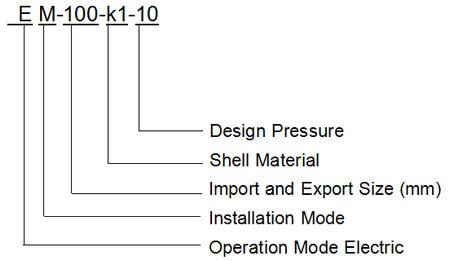

Формат номера детали корпуса

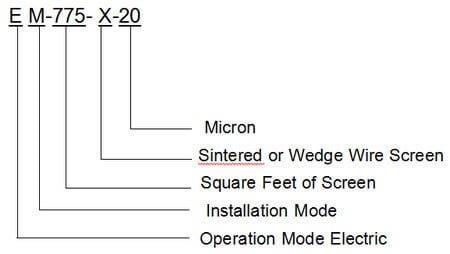

Формат номера детали экрана
Конфигурация выбора самоочищающегося фильтра
Уведомление об установке
- На выходе из фильтра должен быть установлен один обратный клапан. Обратное давление и обратная вода запрещены, в случае деформации экрана.
- Если рабочее давление в системе превышает 0,8 МПа, следует установить предохранительный клапан на сливной трубе, чтобы уменьшить воздействие на экран.
- Обратите внимание на направление вращения двигателя. Немедленно отключите питание после обратного вращения (против часовой стрелки).
- Установите каждую часть в соответствии с направлением стрелки.
- Запрещается внезапный сброс давления на выпускном трубопроводе. Возьмем, к примеру, нормальное рабочее давление 1,3 МПа. Если внезапно открыть ответвительный клапан на выходе, мгновенно возникнет огромное разное давление, которое повредит экран.
- Убедитесь, что фильтр используется при правильном рабочем давлении и пропускной способности.
- Если сигнал тревоги, откройте перепускной клапан для растворов временной обратной промывки.
- Убедитесь, что блок управления имеет постоянное питание. Если питание отключено, пользователи могут открыть перепускной клапан, закрыть впускной и выпускной клапан и переключатель блока управления.

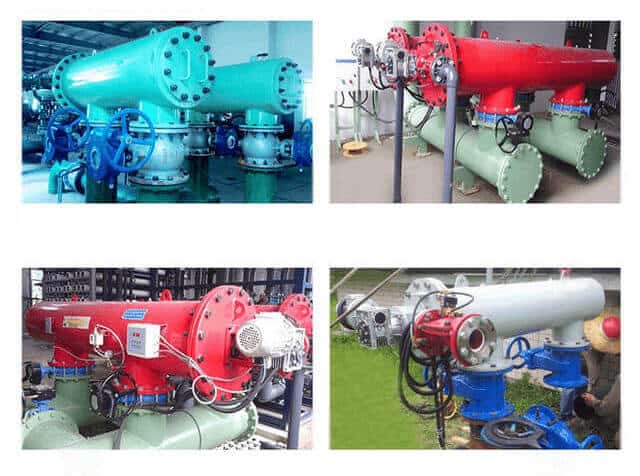

Вид установки
Мы можем выбрать систему фильтрации, соответствующую вашим практическим потребностям, в соответствии с вашими конкретными параметрами. Если это удобно, пришлите мне более подробную информацию следующим образом:
1. Название фильтрующего материала?
2. Расход?
3. Вязкость жидкости?
4. Рейтинг фильтра?
5. Рабочее давление?
6. Рабочая температура?
7. Содержание и природа примесей (твердые или мягкие)?
8. Размер соединения?
9. Материал корпуса?
10. Нужна ли вам защита от взрыва?
11. Тип выпускного клапана? электрический клапан? или пневматический шаровой кран?
Тогда я предложу вам нашу лучшую цену как можно скорее.
