Производитель промышленных фильтров Saifilter может проектировать, производить и продавать все виды клиновидных сеток для промышленного применения. Основной конструкцией является сварная или кольцевая пластина из нержавеющей стали или других сплавов. Клиновая проволока приваривается к поддерживаемой близлежащей материи сопротивлением металлической проволоки с V-образной поверхностью. Расстояние между поверхностными канавками точно контролируется, чтобы сформированный фильтрующий раствор мог протекать через V-образные канавки и гарантировать, что желаемые частицы задерживаются за счет точного размера канавок. Панели с клиновидной проволокой позволяют фильтрующему раствору течь равномерно и с низкой скоростью по поверхности сетки, практически исключая засорение сетки.

При использовании более низкой скорости прохождения через резервуар твердые частицы заданного размера не будут всасываться в ваш технологический процесс и не будут забивать внешнюю поверхность входного грохота. Обратная промывка может обеспечить почти неограниченные возможности очистки. Осадок на фильтре и отфильтрованные частицы удаляются обратным потоком. Проволочный клиновидный фильтр — идеальное решение для отделения твердых веществ от жидкости, резервирования среды, фильтрации, просеивания, обезвоживания, сбора и распределения. Это делает экраны с клиновидной проволокой лучшим применением в водоочистке и перерабатывающей промышленности.

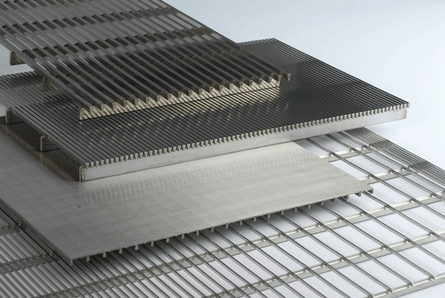

Спецификации экранных панелей с клиновой проволокой

Материал: нержавеющая сталь AISI 430, 201, 202, 304, 304L, 316, 316L
Тип профиля поверхности: треугольная линия
Поддерживающие секционные материалы: круглый стержень, прямоугольный стержень, клиновидная линия, треугольная линия
Зазор канавки: 0,02 мм-10 мм
Ширина панели: 500 мм-2000 мм
Длина панели: 500 мм-3000 мм

Saifilter предлагает различные виды сетчатых фильтров с клиновидной проволокой. В зависимости от направления потока фильтрующей жидкости клиновидная проволока может быть изготовлена с резервным скручиванием или с обычной внешней поверхностью. В соответствии с вашими требованиями клиновидные элементы могут образовывать сито, систему полного бокового дренажа, сито-ловушку для смолы и т. д. для различных областей применения. Мы изготавливаем эти продукты на заказ в соответствии с вашими точными спецификациями и предлагаем относительно недорогое и высокопроизводительное решение для просеивания. Мы ваши идеальные поставщики экранов с клиновой проволокой.

Подходит для цилиндров от 7/11 "(40 мм) до 60" (1524 мм) с размерами канавок от 0,02 мм. Он может быть изготовлен из различных марок нержавеющей стали и ELC, а также из сплавов 400, C-276 и CB-20.

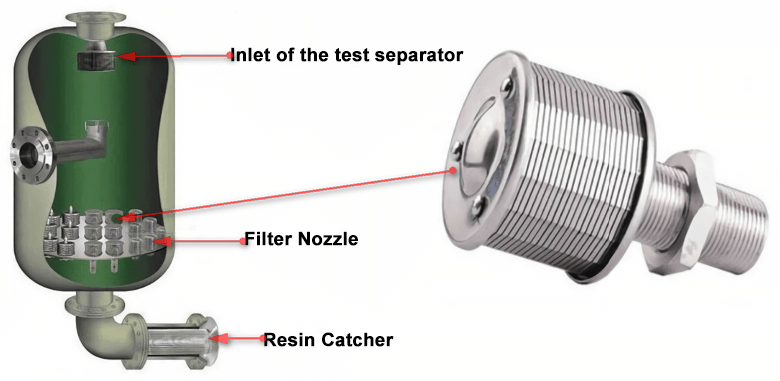

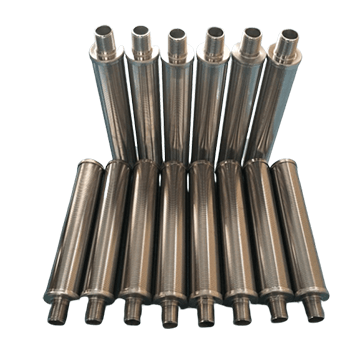

Сопло с Клиновым Экраном

Сетчатая насадка экономична, не засоряется и подходит для использования в качестве коллектора или распределителя. Мы можем предложить конические и резьбовые соединения, которые можно ввинчивать непосредственно в пластину сопла. Или мы можем использовать параллельную резьбу, чтобы сделать клиновидную проволочную насадку, прикрепленную к пластине сопла с помощью стопорной гайки. Независимо от того, используется ли обычный плинтус или плинтус с облицовкой из резинового листа, будет предложено подходящее решение для крепления сопла с клиновидной проволокой.

Он обычно используется в процессах очистки воды, таких как ионный обмен. Большое количество фильтрующих элементов из клиновидной проволоки равномерно закреплено на круглой пластине сопла в нижней части контейнера. Форсунка сита будет удерживать смоляную среду и равномерно собирать и распределять технологический процесс.

Размер сопла, пространство и количество имеют решающее значение для гарантии высокой эффективности и низкого перепада давления. В процессе ионного обмена размер щели сопла экрана обычно составляет 0,2 мм. Круглая конструкция очень подходит для приложений с высоким давлением и может полностью заменить неметаллическую сетчатую насадку существующей установки.

ЗАПРОСИТЬ ОБРАЗЕЦ

СПРОСИТЕ ИНЖЕНЕРА

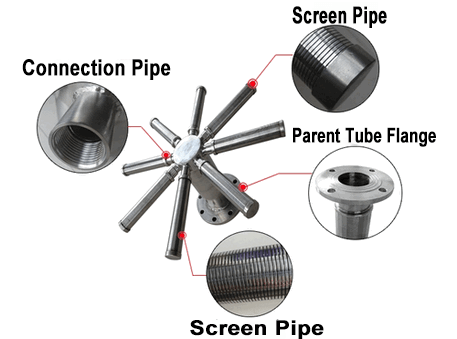

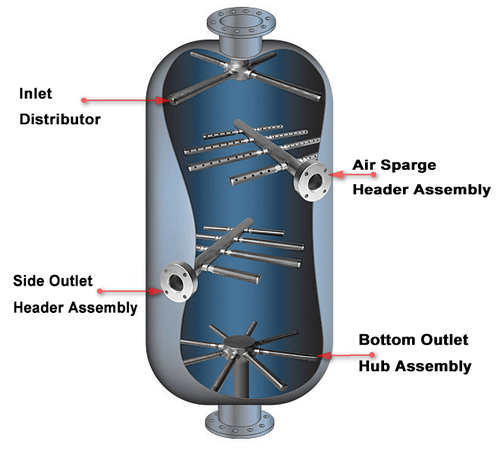

Боковые Системы Экрана

Боковая система хорошо спроектирована и изготовлена в соответствии с указанными вами проектными условиями, включая внутренний диаметр контейнера, объем, расход, допустимый перепад давления через сито, резервируемую смолу/среду и минимальную площадь отверстия. перечислено. Кроме того, он может обеспечить единый технологический процесс сбора и распределения.

Размер экрана имеет решающее значение для обеспечения отсутствия переноса среды. Экранная часть (на основе сетки или сетки + буровой трубопровод) является разборной и может быть выполнена под фланцевое соединение и резьбовой ниппель. Соедините или приварите стандартную резьбу NPT, изготовьте фланцы ANSI в один узел для соединения с распределителем и дренажной головкой.

Для боковых компонентов коллекторной трубы или боковых компонентов ступицы все стандартные трубопроводы могут иметь боковой коллектор. Мы оказываем всестороннюю инженерную помощь по проектированию и разработке новой системы, а также по усовершенствованию и замене существующих устройств.

Боковые Концентраторы
- Используется в песчаной фильтрации, колоннах с активированным углем и сосудах для деминерализации диаметром до восьми футов.
- Часто имеет многоуровневую конструкцию, а также наклонен в соответствии с конфигурацией головки сосуда.
Заголовки-Отводы
- Разработаны как коллекторы и распределители на больших судах
- Устройства изготавливаются по индивидуальному заказу для боковой или центральной конфигурации сосуда и могут иметь резьбовые соединения, патрубки или прокладки.

СОЗДАТЬ НОВЫЙ ПРОДУКТ

СПРОСИТЕ ИНЖЕНЕРА

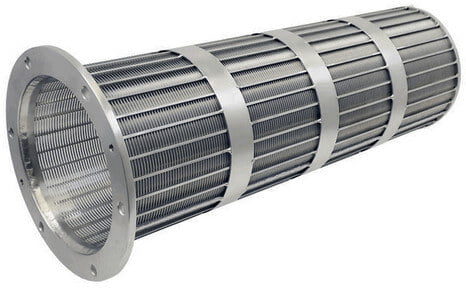

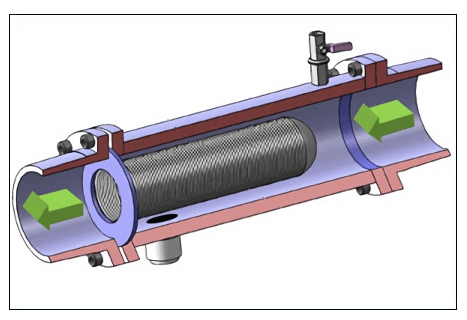

Экран Ловушки Смолы/Сито Корзины Провода Клина

Разрешение клиновидных проволочных фильтров Saifilter позволяет предлагать различные серии стилей ловушек для смолы, подходящие для всех видов применения. Экран ловушки смолы предназначен для размещения в оболочке для устранения потерь дорогостоящей смолы/среды, при этом защищая ваши насосные устройства за счет использования среды улавливания потока и предотвращая ее движение вниз по течению.

В соответствии с вашими условиями, сетчатые фильтры с клиновой проволокой могут использовать комбинацию различных размеров линии профиля и шпунтов. Инженеры учитывают улавливание, вязкость жидкости, пропорцию, скорость коррозии и перепад давления, чтобы изготовить подходящий улавливающий фильтр для вашего применения.

Если ваши приложения считаются чрезвычайно суровыми, мы предоставим инженерный проект, необходимый для обеспечения того, чтобы деформация или разрушение клиновидных проволочных корзин не были проблемой. Дополнительные опоры и нестандартные комбинации проводов обеспечивают оптимальные результаты.

Обратный поток, обратная промывка, манометры, дренажные соединения и смотровые стекла могут быть экономично интегрированы. Сетчатые фильтры-ловушки соответствуют отраслевым стандартам и используются в водоподготовке и технологической очистке.

СОЗДАТЬ НОВЫЙ ПРОДУКТ

СПРОСИТЕ ИНЖЕНЕРА

Применение Клиновидных Проволочных Фильтров

Удержание углерода
Ядра поддержки фильтра
Удержание катализатора
Распределение потока
Центральные трубы
Впускные экраны
Коллекционеры
Корзины для розеток

Удержание новорожденных
Ядра поддержки фильтра
Удержание катализатора
Распределение потока
Центральные трубы
Впускные экраны
Коллекционеры
Корзины для розеток

МОЖЕТЕ ЛИ ВЫ НАСТРАИВАТЬ ПРОДУКТ-ФИЛЬТР?

Уровни фильтров Yes.design, параметры запуска, размеры и стили в тесном сотрудничестве с клиентами.

У ВАС ЕСТЬ КОМАНДА ДИЗАЙНЕРОВ?

Да, у производителя фильтров из нержавеющей стали Saifilter есть! Наша команда опытных профессиональных инженеров занимается разработкой наилучших решений в области фильтрации, начиная с первоначального концептуального проектирования и заканчивая производством, проверкой и сервисной поддержкой.

ГАРАНТИРУЕТСЯ ЛИ КАЧЕСТВО ВАШЕЙ ПРОДУКЦИИ?

Каждый из наших фильтровальных картриджей или систем фильтрации из нержавеющей стали полностью соответствует установленным требованиям, все из которых задокументированы как признание качества нашей работы.
